Batería de ensayos e-checks en alternador y transformador de grupo electrógeno

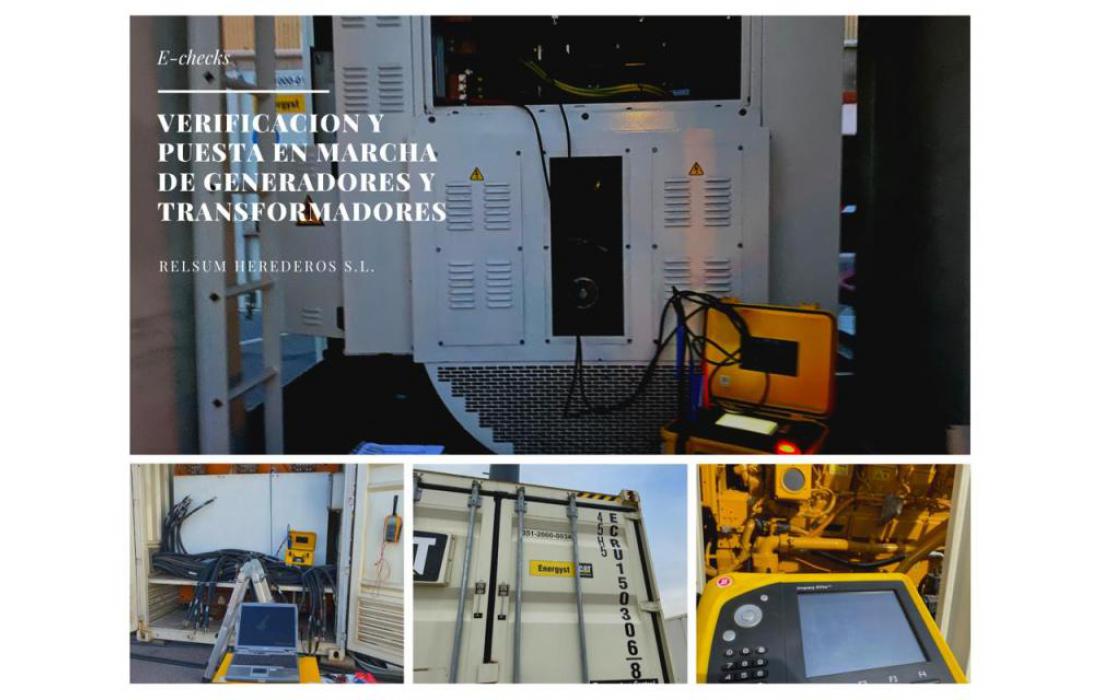

Ingeniero técnico del Departamento de Ensayos Diagnosis de RELSUM HEREDEROS recogió las firmas de aislamiento e inspección visual con el fin de analizar y diagnosticar el estado de 2 moto-generadores y un trafo de 4 MVA´s emplazados en las instalaciones de CLIENTE.
Se accedió a todas las localizaciones de medida y se procedió a la captación de medidas de aislamiento de las máquinas que se detallan en el grueso del informe en las fechas anteriormente mencionadas.
Los grupos se encuentran en la planta CLIENTE (zona exterior) y los ensayos se realizan en condiciones ambientales adversas, con alto porcentaje de humedad relativa y días incluso de lluvia en la primera jornada, y como sabemos la temperatura hace variar el valor de la resistencia de aislamiento según una ley casi exponencial. El grupo de 1.000 KVA es arrancado previo a la realización de ensayos, el 2.000 KVA no es posible por fallo en el sistema de refrigeración, se arranca posteriormente para medida de vibraciones y toma termográficas.
Dentro de un programa de mantenimiento preventivo, es conveniente realizar medidas en condiciones de temperatura similares o, en el caso de que no resultara posible, corregirlas para acercarlas a unas condiciones de temperatura de referencia. Como ejemplo y aproximación rápida, un incremento de 10 °C se traduce por una disminución a la mitad de la resistencia de aislamiento y a la inversa, una disminución de 10 °C de la temperatura duplica el valor de la resistencia de aislamiento. La tasa de humedad influye sobre el aislamiento en función del nivel de contaminación de las superficies aislantes. Siempre hay que procurar no realizar una medida de resistencia de aislamiento si la temperatura es inferior a la del punto de rocío.
Estudio de las corriente de ensayo
- La corriente de carga capacitiva, correspondiente a la carga de la capacidad del aislamiento probado. Esta corriente es transitoria, relativamente elevada al principio, y disminuye exponencialmente hacia un valor cercano a cero una vez el circuito probado está cargado eléctricamente (de forma similar a la carga de una capacidad). Al cabo de unos segundos o de unas decenas de segundos, esta corriente resulta inapreciable comparada con la corriente que se mide.
- La corriente de absorción corresponde a la aportación de energía necesaria para que las moléculas del aislante se reorienten bajo el efecto del campo eléctrico aplicado. Esta corriente decrece mucho más lentamente que la corriente de carga capacitiva y requiere más minutos para alcanzar un valor próximo a cero.
- Corriente de fuga o corriente de conducción. Esta corriente indica la calidad del aislamiento, es estable en el tiempo.
La corriente total que circula por el aislante por lo tanto que se está probando es variable en el tiempo, lo cual implica una gran variación resultante del valor de resistencia de aislamiento ya que el circuito está alimentado con tensión constante.
